E+H電磁流量計P300 5P3B1H

耐高溫流量計，搭配操作簡便的一體式變送器，適用于各類過程應用。
Promag P傳感器于化工及過程應用中的高溫、腐蝕性介質測量。與一體式變送器配套使用，Promag P 300操作靈活，系統集成便捷：在儀表的同一側接線、遠程顯示、改進的連接方式。Heartbeat Technology (心跳技術)確保始終合規，保證過程安全。

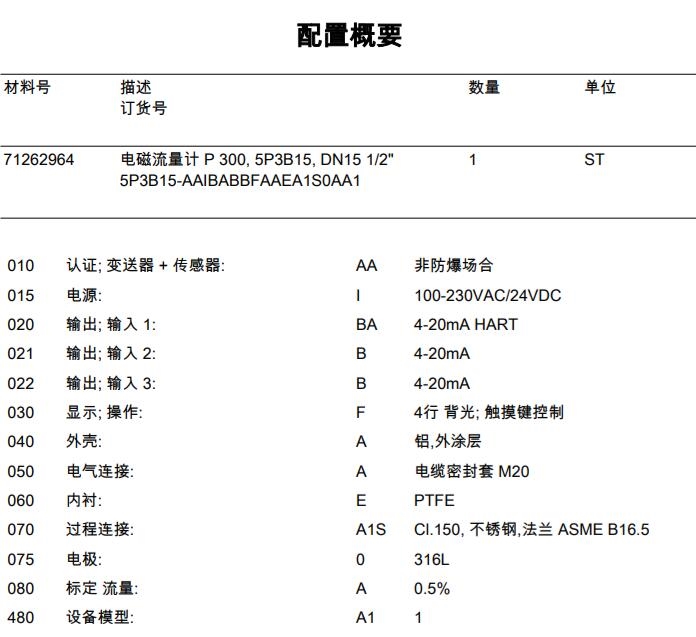

產品配置表：

優勢
應用廣泛：多種焊接部件材料可選
節能的流量測量：無節流部件，確保無壓損
免維護：無可移動部件
完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線
降低復雜性和多樣性：用戶自定義輸入/輸出功能
自帶驗證功能：內置Heartbeat Technology (心跳技術)
應用領域
雙向測量原理不受壓力、密度、溫度和粘度的影響
用于化工及過程應用中的高溫、腐蝕性介質測量的流量計
儀表特點
標稱口徑：max. DN 600 (24")
所有通用防爆(Ex)認證
PTFE或PFA內襯
一體式雙腔室外殼，多帶3路輸入/輸出
背光顯示、觸摸鍵控制和WLAN訪問
提供分離型顯示單元
特征和規格
產品標題
耐溫等級的流量計，搭配操作簡便的一體式變送器。用于化工及過程應用中的高溫、腐蝕性介質測量的流量計。
傳感器特點
應用廣泛：提供多種接液部件材料。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。大公稱口徑： DN 600 (24")。所有通用防爆認證。
變送器特點
提供完整的過程信息和診斷信息：多種用戶自行組合的I/O接口和現場總線。降低復雜性和多樣性：允許用戶自定義輸入/輸出功能。自校驗：Heartbeat Technology（心跳技術）。緊湊的雙腔室外殼，多允許連接3路輸入/輸出。背光顯示，觸摸鍵操作和WLAN訪問。
公稱口徑范圍
DN 15...600 (?...24")
接液部件材質
內襯：PFA、PTFE
電極：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、鉭、鉑、
鈦、雙相鋼Duplex 1.4462 (UNS S31803)
測量變量
體積流量、電導率、質量流量
大測量誤差
體積流量（標準）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
體積流量（可選）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
測量范圍
4 dm3...9600 m3/h (1...44 000 gal/min)
大過程壓力
PN 40、Cl. 300、20K
介質溫度范圍
PFA內襯：–20...+150 °C (–4...+302 °F)
高溫型PFA內襯：–20...+180 °C (–4...+356 °F)
PTFE內襯：–40...+130 °C (–40...+266 °F)
環境溫度范圍
碳鋼法蘭：–10...+60 °C (+14...+140 °F)
不銹鋼法蘭：–40...+60 °C (–40...+140 °F)
傳感器外殼材質
DN 15...300 (?...12")：鋁合金AlSi10Mg涂層
DN 350...600 (14...24")：碳鋼，帶保護漆涂層
變送器外殼材質
帶鋁合金AlSi10Mg涂層：1.4409 (CF3M)，類似316L；不銹鋼或衛生型變送器外殼
防護等級
標準：IP66/67，Type 4X
可選：IP69
顯示/操作
四行背光顯示，觸摸鍵操作（外部操作）
通過現場顯示屏和調試軟件設置
提供分離型顯示單元
輸出
3路輸出：
4...20 mA HART（有源/無源）
4...20 mA WirelessHART
4...20 mA（有源/無源）
脈沖/頻率/開關量輸出（有源/無源）
雙脈沖輸出（有源/無源）
繼電器輸出
輸入
狀態輸入
4...20 mA輸入
數字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
電源
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危險區）
防爆認證
ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC
產品安全性
CE認證、C-tick認證、EAC認證
功能安全性
功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用
計量認證和證書
在認證標定裝置上執行標定（符合ISO/IEC 17025標準）
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證）
船級認證和證書
LR approval, DNV GL approval, ABS approval, BV approval
壓力認證和證書
PED、CRN
材料證書
3.1材料證書
衛生型認證和證書
ACS、NSF 61

電磁流量計 P 300, 5P3B15, DN15 1/2"
電磁流量計 P 300, 5P3B1F, DN150 6"
電磁流量計 P 300, 5P3B1H, DN100 4"
電磁流量計 P 300, 5P3B1Z, DN125
電磁流量計 P 300, 5P3B25, DN25 1"
電磁流量計 P 300, 5P3B2F, DN250 10"
電磁流量計 P 300, 5P3B2H, DN200 8"
電磁流量計 P 300, 5P3B32, DN32
電磁流量計 P 300, 5P3B40, DN40 1 1/2"
電磁流量計 P 300, 5P3B50, DN50 2"
電磁流量計 P 300, 5P3B65, DN65
電磁流量計 P 300, 5P3B80, DN80 3"
