83F08E+H質量流量計

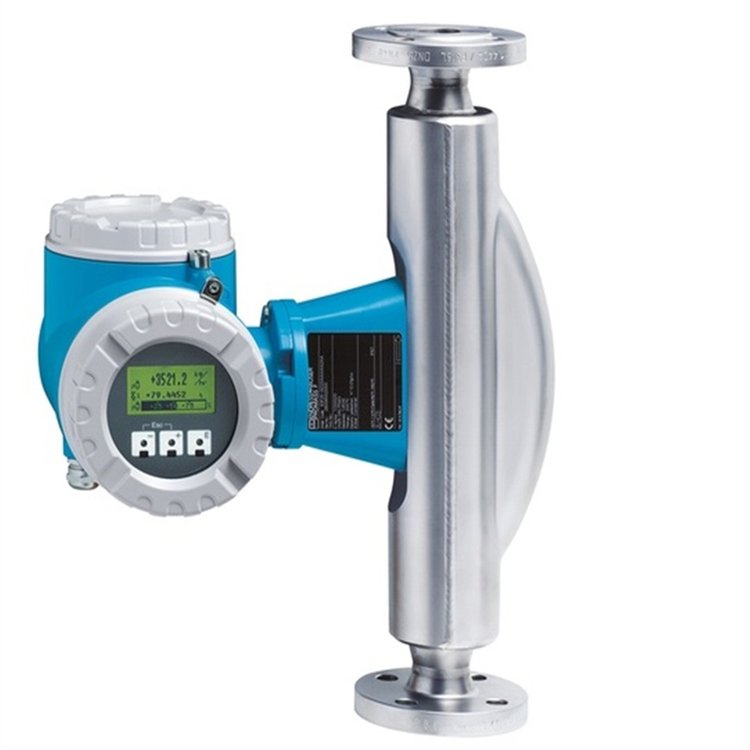

E+H 質量流量計 83F08-AD2SAAAABBAA

公稱口徑范圍

DN 8...250 (?...10")

高溫型：DN 25 (1")、DN 50 (2")、DN 80 (3")

接液部件材質

測量管：1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

連接部件：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

測量變量

質量流量、密度、溫度、體積流量、校正體積流量、參考密度、濃度

*大測量誤差

質量流量（液體）：±0.1 %（標準）、0.05 %（可選）

體積流量（液體）：±0.1 %

質量流量（氣體）：±0.35 %

密度（液體）：±0.0005 g/cm3

測量范圍

0...2 200 000 kg/h (0...80 840 lb/min)

*大過程壓力

PN 100，Cl. 600，63K

介質溫度范圍

標準型：–50...+200 °C (–58...+392 °F)

高溫型：–50...+350 °C (–58...+662 °F)

環境溫度范圍

標準：–20...+60 °C (–4...+140 °F)

可選：–40...+60 °C (–40...+140 °F)

傳感器外殼材質

1.4301/1.4307 (304L)，耐腐蝕

變送器外殼材質

粉末壓鑄鋁

1.4301 (304)，鋼板

CF3M (316L)，鑄鋼

防護等級

IP67，type 4X；分體式變送器：IP67，Type 4X

顯示/操作

四行背光顯示，觸摸鍵操作（外部操作）

可以通過現場顯示單元和調試軟件設置

輸出

4路模塊化輸出：

0...20 mA（有源）/ 4...20 mA（有源/無源）

脈沖/頻率/開關量輸出（無源）

繼電器

輸入

2路模塊化輸入：

狀態

0...20 mA（有源）/ 4...20 mA（有源/無源）

數字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

電源

16...62 VDC

85...260 VAC（45...65 Hz）

20...55 VAC（45...65 Hz）

防爆認證

ATEX、IECEx、FM、CSA、NEPSI、TIIS

其他認證和證書

3.1材料證書，在認證標定裝置上標定（遵循ISO/IEC 17025標準），NAMUR、SIL、船級認證

PED、CRN、AD 2000

3-A、EHEDG、FDA

NACE MR0175/MR0103、PMI；焊接測試符合EN、ASME、NORSOK標準

產品安全性

CE認證、C-tick認證、EAC認證

功能安全性

功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）、NAMUR

船級認證和證書

船級認證

壓力認證和證書

PED、CRN、AD 2000

材料證書

3.1材料證書

NACE MR0175/MR0103，PMI，焊接測試遵循EN、ASME、NORSOK標準

衛生型認證和證書

3-A、EHEDG、FDA

質量流量計 84F08, DN8 3/8"

質量流量計 84F15, DN15 1/2"

質量流量計 84F1F, DN150 6"

質量流量計 84F1H, DN100 4"

質量流量計 84F25, DN25 1"

質量流量計 84F2F, DN250 10"

質量流量計 84F40, DN40 1 1/2"

質量流量計 84F50, DN50 2"

質量流量計 84F80, DN80 3

E+H 質量流量計 83F08-AD2SAAAABBAA

直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。由于變送器是以單片機為核心的智能儀表，因此可根據上述三個基本量而導出十幾種參數供用戶使用。

廣泛應用于各個不同行業中，例如：生命科學、化工、石化、油氣、食品行業；此外，還能在計量交接應用中使用。科里奧利質量流量計可用于幾乎所有流體測量：清洗液、溶劑、燃料、原油、植物油、動物脂肪、橡膠、硅油、酒精、水果凍、牙膏、醋、番茄醬、沙拉醬、氣體或液化氣體。

優勢特點：

• 模塊化的設備與操作概念，帶來更高的效率。

• 數據備份，提升過程質量。

• 一體化的多變量流量測量儀表。

• 平衡的單管測量系統設計，抗震性好。

• 堅固的設計，不受外部管道作用力影響。

• 無需進出口直管段，安裝簡便。
